Grooving Machine

Den horisontale høyhastighets rillemaskinen er et profesjonelt V-rilleutstyr produsert av JM, en kinesisk produsent med de fleste typer V-rillemaskiner. De horisontale høyhastighets rillemaskinene har høy kostnadseffektivitet og økonomiske fordeler ved middels til lav utnyttelsesgrad.

Send forespørsel

produktbeskrivelse

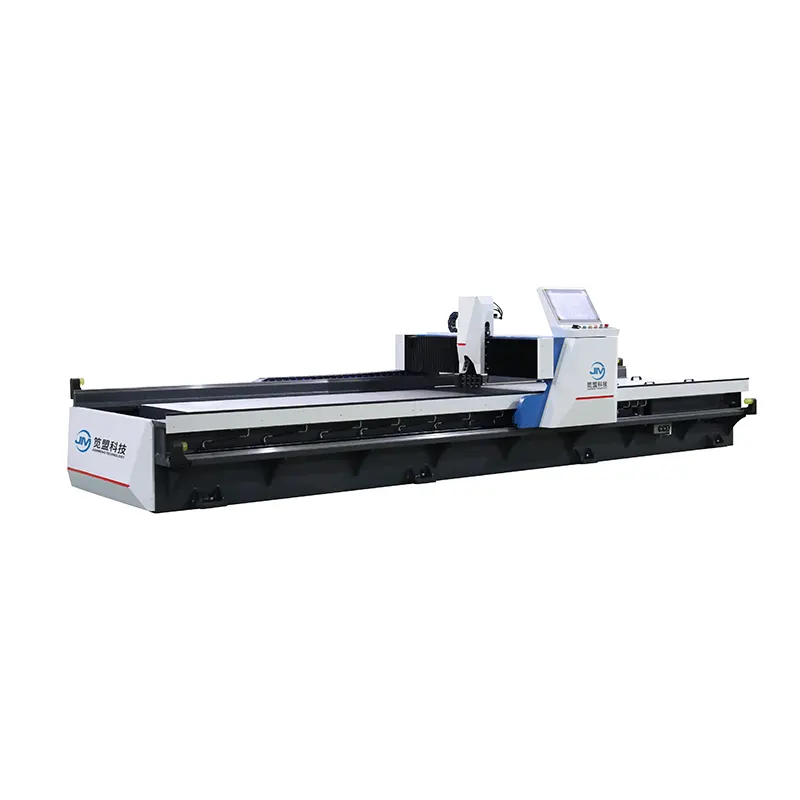

Den horisontale høyhastighets rillemaskinen er det profesjonelle v-rilleutstyret produsert av den kinesiske produsenten JM. Maskindesignet av portaltypen letter effektiv lasting og lossing.

Produktfunksjoner:

1. Porten sporer metall på den doble føringsskinnen, som går jevnt med bordarbeidstilstand.

2. Fireakset kontrollsystem, med industriell berøringsskjerm, overvåker i sanntid den horisontale høyhastighets rillemaskinens status.

3. Den horisontale høyhastighets rillemaskinen utstyrer åpent plan, som er lett å bruke sugekopp for lasting og lossing.

4. Arbeidsbordet til horisontal høyhastighets rillemaskin er laget av lavlegering, og bordets nøyaktighet er innenfor 0,03 mm.

5. Den universelle verktøyholderen til horisontal høyhastighets rillemaskin kan oppfylle klemkravene til forskjellige skjæreverktøy.

Tekniske data for horisontal høyhastighets rillemaskin

Bearbeidbarhet	Behandlingslengde	2500 mm	3200 mm	4000 mm	6000 mm
	Behandlingsbredde	1250/1500 mm	1250/1500 mm	1250/1500 mm	1250/150 mm
	Behandlingstykkelse	0,4-5,0 mm	0,4-5,0 mm	0,4-50 mm	0,4-50 mm
	Minimum kantavstand	8 mm	8 mm	8 mm	8 mm
Behandlingshastighet	Gantry (X-akse)	0-120 m/min	0-120m/min	0-120 m/min	0-120m/min
	Verktøyholder (YI-akse) bevegelse	0-60 m/min	0-60 m/min	0-60 m/min	0-60 m/min
	Bevegelig klemme (Y2-akse)	0-60 m/min	0-60 m/min	0-60 m/min	0-60 m/min
	Verktøyholder (Z-akse) opp og ned	0-10 m/min	0-10 m/min	0-10 m/min	0-10m/min
Behandlingsnøyaktighet	Gjentatt posisjoneringsfeil for posisjoneringsaksen	0,015 mm	0,015 mm	0,015 mm	0,015 mm
Behandlingsnøyaktighet	Minimum oppløsning av posisjoneringsaksen	0,001 mm	0,001 mm	0,001 mm	0001 mm
Bord	Bordflathet	±0,03 mm	±0,03 mm	±0,03 mm	±0,03 mm
Ekstern dimensjoner	Lengde	4400 mm	5100 mm	5900 mm	7900 mm
	Behandlingsbredde	2000/2250 mm	2000/2250 mm	2000/2250 mm	2000/2250 mm
	Høyde	1550 mm	1550 mm	1550 mm	1550 mm
