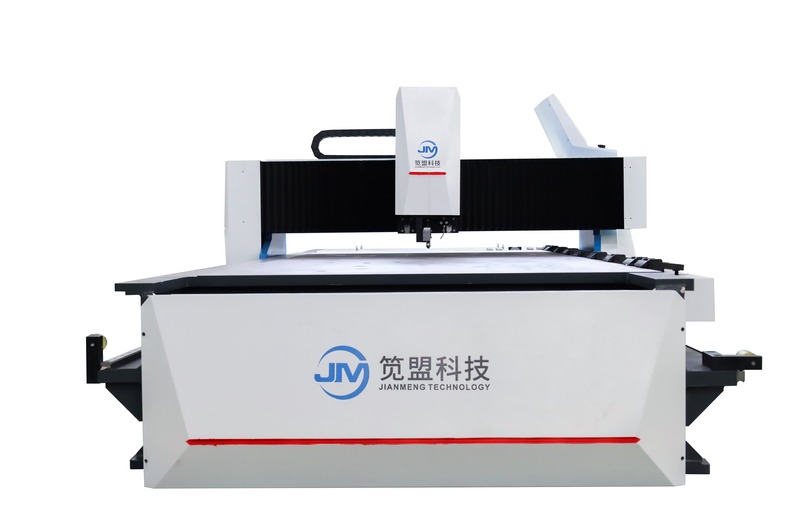

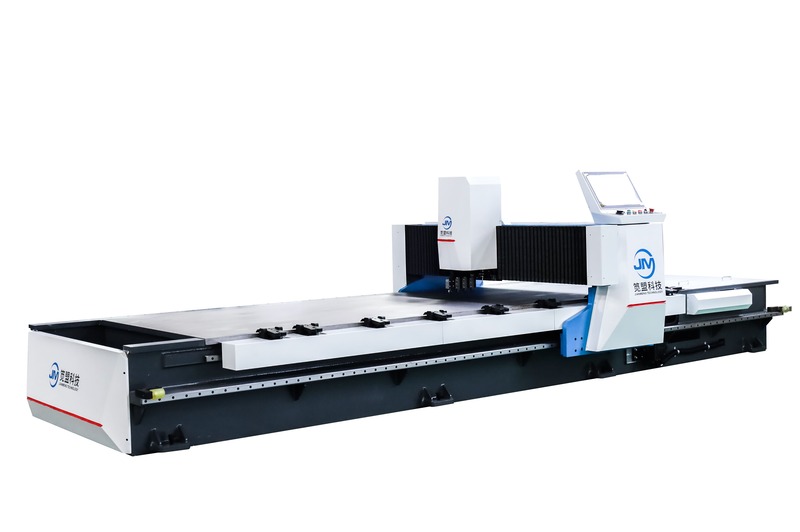

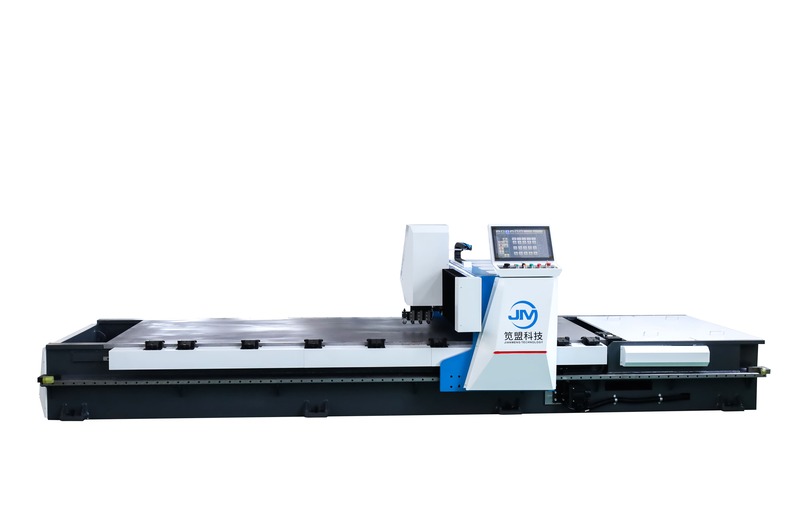

Automatisk firesidig V-rillemaskin

JM er en ledende kinesisk produsent av automatisk fire-side v sporemaskin. Rillemaskin er svært effektiv i presisjonsarbeid og hjørnebøying for å opprettholde kanter. Ved å bruke V-rillemaskin som er stabil til å bøye metallplater, kan de brettes til tette, sømløse arbeidsstykker.

Modell:GSFM 1250×4000 GSFM 1500×4000

Send forespørsel

produktbeskrivelse

Introduksjon

Automatisk Four Side V Grooving Machine brukes til å behandle metallplater som er bra for bøying. CNC V-skjæremaskin sikrer høy nøyaktighet og effektivitet, noe som tillater komplekse design og former.

Konfigurasjon

CNC-system med stor berøringsskjerm	EASYCAT
Hydraulisk kontrollsystem	Taiwan AirTAC
Servo motor	EASYCAT
Planetarisk redusering	Taiwan Lymin
Sylindertetningselement	Japan Valqua
Nærhetsbryter	Japan Omron
En-/dobbeltpolet luftbryter	Frankrike Schneider
AC kontaktor	Frankrike Schneider
Mikro/termisk relé	Frankrike Schneider
Strømbryter	Frankrike Schneider
Knapp	Frankrike Schneider
Peiling	Japan SFK
Legeringskniv	Sør-Korea Korloy
Tung lineær føringsskinne	Taiwan TBI
Maskinverktøykabel	Tyskland Igus

Trykkføtter

Trykkfoten unngår automatisk hindringer, og det er ikke noe blindområde under behandlingen.

Verktøyholder

Verktøyholderen kan rotere 90° og samarbeide med Y1-motoren med høy effekt for å realisere den horisontale sporingen av platen

Ekstra trykkføtter

Ekstra trykkføtter er mange og vitenskapelig distribuert, hydraulisk kontroll, stabil og pålitelig

Parameter

Maskinerbar rekkevidde
Maksimal bredde på bearbeidbar plate	1250 mm
Maksimal lengde på bearbeidbar plate	4000 mm
Maksimal tykkelse på bearbeidbar plate (rustfritt stål)	5,0 mm
Minimum tykkelse på bearbeidbar plate	0,4 mm
Minimumsavstand fra V-formet spor til kant	12,0 mm
Planhet
Bordflathet	±0,03 mm
Maksimal akselhastighet
Maksimal akselhastighet parallelt med X-aksen	120 m/min
Maksimal akselhastighet parallelt med Y1-aksen	60 m/min
Maksimal akselhastighet parallelt med Y2-aksen	60 m/min
Maksimal akselhastighet parallelt med Z-aksen	10 m/min
Maksimal akselhastighet parallelt med U-aksen	10 m/min
Posisjoneringsnøyaktighet
Akseposisjoneringsnøyaktighet (X, Y1, Y2, Z,U)	0,05 mm
Løsningskraft
Akseoppløsning (X, Y1, Y2, Z,U)	0,001 mm
Servomotorkraft
X-akse servomotorkraft	5,5 KW
Y1-akse servomotoreffekt	5,5 KW
Y2-akse servomotoreffekt	1,0 KW
Z-akse servomotorkraft	1,0 KW
U/A-akse servomotoreffekt	0,75KW

Vår sak

Vår kunde fra Taiwan besøkte fabrikken vår og var veldig interessert i denne firesidige v-rillemaskinen. De signerte en kontrakt med oss på stedet for en super tilpasset modell GSFM 1500×100000. Klienten bruker det nå og har ikke annet enn ros for ytelsen.
