CNC Guillotine skjærmaskin

JM CNC Guillotine skjærmaskin er en ofte brukt skjæranordning i metallbehandling, hovedsakelig designet for å skjære metallark med forskjellige tykkelser. Den fungerer ved å påføre en vertikal nedadgående bevegelse av det øvre bladet mot det nedre bladet, og genererer en skjærkraft for å oppnå presis skjæring. Det brukes hovedsakelig til skjæring med høy presisjon av metallmaterialer som stålplater, rustfritt stål og aluminiumsark. Skjærmaskinen brukes mye i industrier som maskinproduksjon, bilproduksjon og produksjon av elektrisk utstyr. Skjærmetoden til JM Guillotine skjærmaskin ligner på en "port" som beveger seg opp og ned. Ved hjelp av hydraulisk eller mekanisk overføring beveger den øvre bladholderen seg lineært nedover langs et fast spor (vanligvis vertikal eller i en skrå vinkel) for å skjære metallplater. Med høy skjærpresisjon er den spesielt egnet for å kutte tykke plater. JM-skjærmaskin er designet for metallbehandling, noe som gir skjæreoppløsninger med høy presisjon som er egnet for forskjellige metallark.

Modell:QC11Y-6×2500

Send forespørsel

produktbeskrivelse

Guillotin skjærmaskin

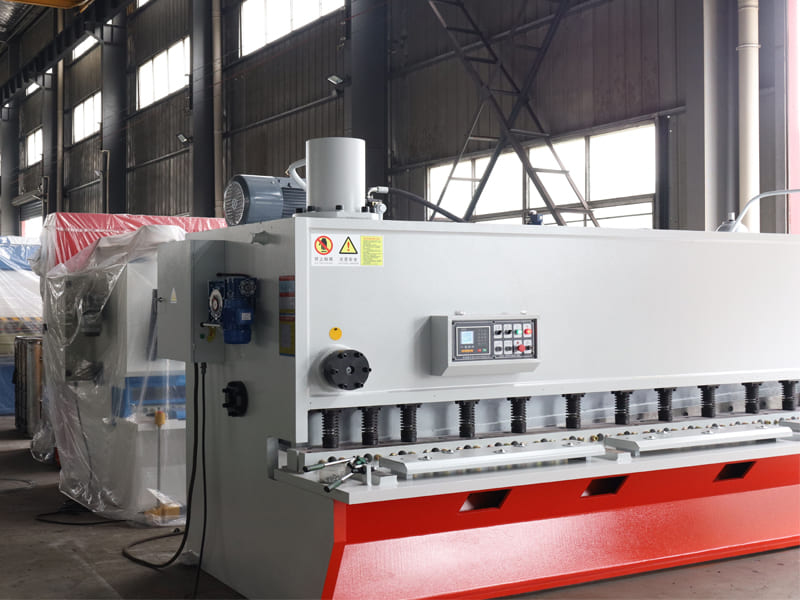

Perfekt skjæring:QC11Y-6 × 2500 CNC Guillotine-skjærmaskinen oppnår perfekt skjæring, effektivt og nøyaktig prosessering av forskjellige metallark for å sikre glatte, burrfrie kanter med hvert snitt. Med avansert teknologi og kontrollsystemer med høy presisjon er det mye brukt i bransjer som maskinproduksjon, platebehandling og bilproduksjon for fin skjæring av materialer som stålplater, rustfritt stål og aluminiumsark, som oppfyller krav til høy standard prosessering.

Hovedkonfigurasjonsliste	Cotittelsystemet per
	Intern girpumpe ： USA Sunny
	Hovedmotor ： Kina bred motor
	Tetningskomponenter ： USA Parker
	Hovedelektriske komponenter ： Frankrike Schneider
	Blad ： Kina SJ
	Ballskrue ： cHina Taiwan Hiwin

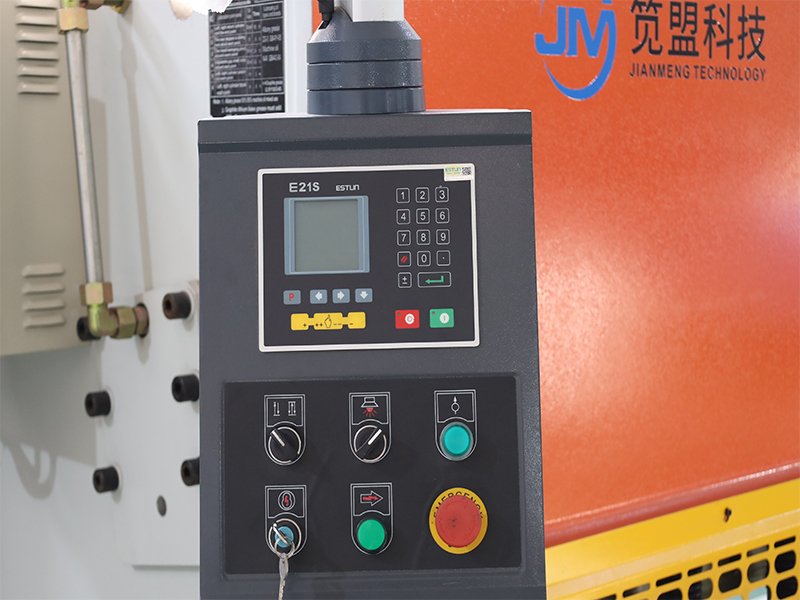

E21S kontrollsystem

Estun E21S -kontrollsystemet er en spesialisert CNC -enhet designet for guillotin skjærmaskin, egnet for et bredt spekter av brukere. Det reduserer kostnadene for CNC -skjærmaskin betydelig samtidig som du sikrer høy arbeidspresisjon.

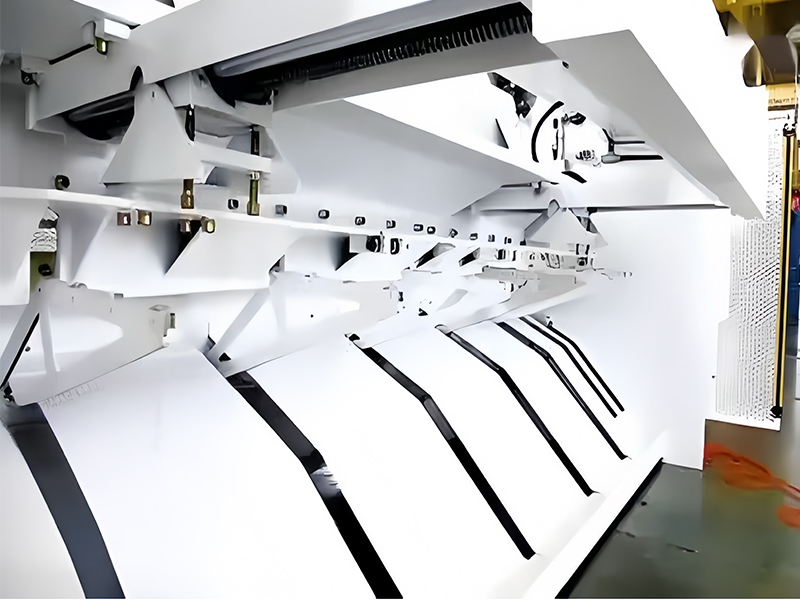

Ryggmåler

Bakmålersystem er en nøkkelkomponent i metallbehandlingsutstyr, spesielt i guillotinaks. Det er ansvarlig for å plassere arbeidsstykket nøyaktig for å sikre presisjon og konsistens i å kutte eller bøye operasjoner. Den strukturelle utformingen er robust, i stand til å motstå belastningen med langvarig drift, og de lineære guidene forbedrer bevegelsesstabiliteten mens de reduserer slitasje over tid.

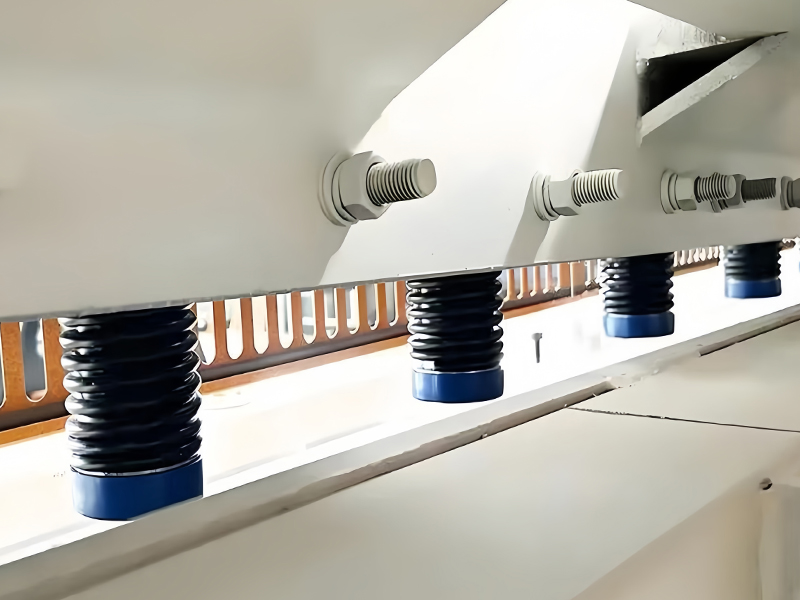

Fjærtrykksylinder

Fjærtrykksylinderen tilEn guillotinskjær er en komponent som brukes til å hjelpe til med å stabilisere og støtte materialet, spesielt under skjæreprosessen. Fjærens trykksylinders rolle er å sikre at materialet blir presset godt ogholdt på plass under kutting, forhindrer forskyvning eller skjevhet, og dermed improviNG kuttnøyaktighet og sikkerhet.

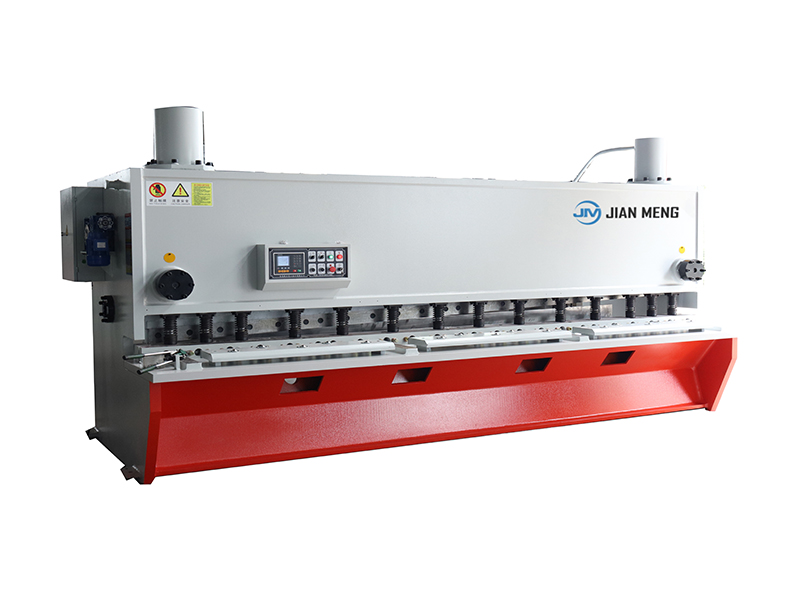

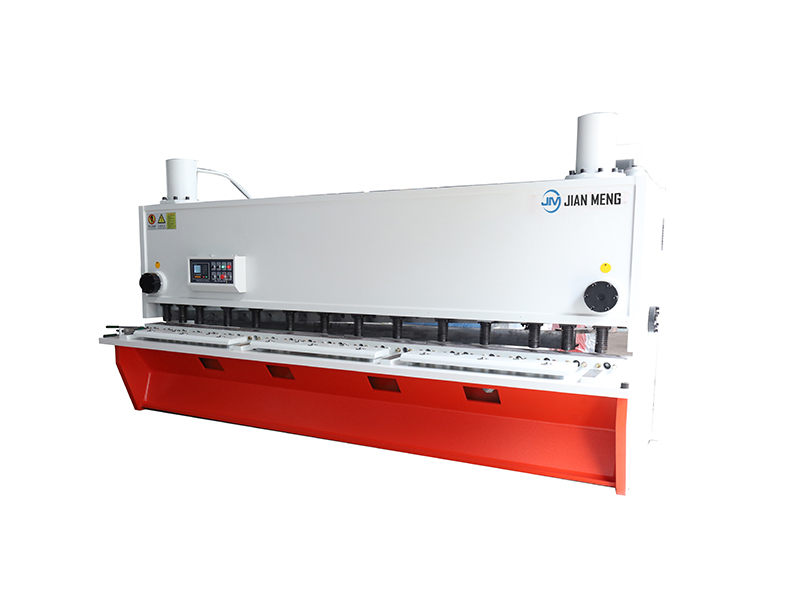

QC11Y-6 × 2500 Guillotine skjærmaskin

Maksimal skjærbar platetykkelse (mildt stål)	6.0mm
Maksimal skjærbar platetykkelse (rustfritt stål)	3.0mm
Platestrekkstyrke for skjæring	450-650 N/mm2
Maksimal skjærbar platebredde	2500 mm
Arbeidsbordhøyde	800 mm
Backgauge hjerneslag	10-600 mm

Klientenes skjærvesker

En metallprosesseringsfabrikk møtte utfordringen med å behandle forskjellige typer metallmaterialer og hadde som mål å forbedre produksjonseffektiviteten mens de reduserte avfallet. For å adressere dette ga vi fabrikken en JM -guillotinskjær, utstyrt med E21S -kontrollsystemet og hydraulisk klemme, og sikret at hver plate forble stabil og immobile under skjæreprosessen. Etter implementering ble kuttekvaliteten stabilisert og nøyaktigheten forbedret med 10%. Produksjonseffektiviteten i timevis økte med 22%, og fabrikken sparte materialkostnader ved å redusere avfall. Kundens produksjonssyklus ble forkortet, noe som muliggjorde rettidig bestillingslevering og forbedret markedets konkurranseevne betydelig.
