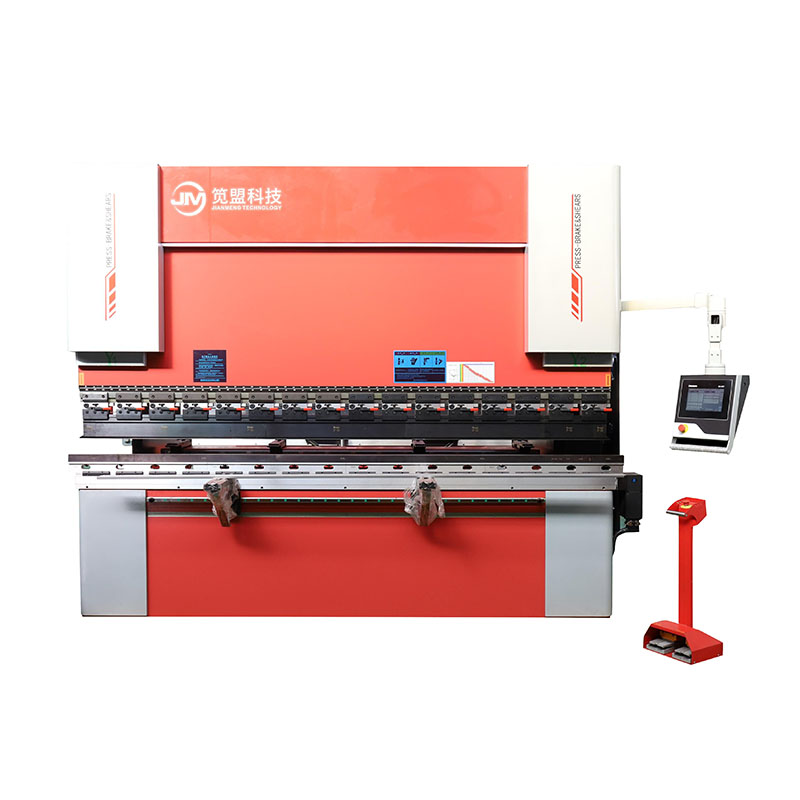

JM er en ledende produsent av hydrauliske kantpresser i Kina. Jianmeng som profesjonell plateutstyrsprodusent i Kina har et standardisert rackproduksjonsverksted, med teknologisk innovasjon som kjernefordelen. JIANMENG hydraulisk kantpresse kan støtte maks. 4+1 Axis og høyere arbeidshastighet, det er det beste valget for å møte kravene i dagens konkurranseutsatte markeder.
Den hydrauliske kantpressen produsert av den kinesiske produsenten JM er det beste valget for oppstartsselskapet for å spare penger eller alle som ønsker å bruke maskinen på den enkle måten.
Antall kontrollakser: 4+1
Reservert intelligent grensesnittfunksjon for bøyemanipulator
Spesiell kropp av WE67K elektrohydraulisk maskin, aldring og normaliserende behandling.
Bakre stopper er utstyrt med høyytelses servomotor og kuleskrue.
Standard nederlandsk DELEM-DA53T fullt integrert CNC-system.
1 sett med standard øvre og nedre form av samme tonnasje (nedre form er designet i henhold til bøyeprodukter).
- CNC-system: Nederland DELEM
- Hydraulisk system: Rexroth
- Rivlinjal: GIVI
- Høytrykksoljepumpe: SOLNY
- Lavspentapparat: Schneider
- Oljerørskjøt: DEGUO
- Segl: Parker
1. | Nominelt trykk | KN | 1300 | ||
2 | Bøyelengde | mm | 3000 | ||
3 | Kolonneavstand | mm | 1300 | ||
4. | sylinderslag | mm | 120 | ||
5. | Maksimal åpningshøyde | mm | 370 | ||
6 | halsdybde | mm | 25 | ||
7 | glidebevegelseshastighet | bærer tomgang | m/ | 18 | |
8 | arbeider | mm /s | 10 | ||
9 | retun tur | mm/s | 16 | ||
10 | Hovedmotorkraft (nasjonal standard | KN | 5.5 | ||
11 | 8lide Yl,Y2nøyaktighet | 8lider gjenta acct ac! | mm | ≤±0,01 | |
12 | 8-skyve posisjoneringsnøyaktighet | mm | ≤±0,02 |
Rammen er sveiset i stål, eliminerer indre stress ved normalisering og høyfrekvente vibrasjoner, og garanterer den totale nøyaktigheten til maskinverktøyet, har den beste stivheten, utmerket anti-vridning og anti-vipping evne. Tykkere arbeidsbenkplate og tykkere glider gjør maskinen svært stiv. Derfor, når du bøyer, er deformasjonen av glideren og arbeidsbenken veldig liten, og arbeidsstykket har utmerket linearitet og vinkeluniformitet.
Bruk stor gulvbore-fresemaskin og engangsbearbeidingsmetode etter integrert sveising for å gjøre presisjonsbearbeiding for å sikre maskineringsnøyaktighet.
Det spesielle hydrauliske systemet (elektrohydraulisk proporsjonal servosynkroniseringskontrollsystem) til Rexroth bøyemaskin i Tyskland er tatt i bruk. Systemet er et posisjonskontrollsystem, lukket sløyfe type. Den oppdager dynamisk synkroniseringsfeilen til glideblokken gjennom gitterlinjalen. Den elektrohydrauliske servoventilen til det numeriske kontrollsystemet korrigerer synkroniseringsfeilen til glideblokken, slik at glideblokken alltid kan holde seg parallelt med arbeidsbenken under tilstanden med fullstendig delbelastning. Den synkrone nøyaktigheten til glideblokken er ≤±0,02 mm.
Det numeriske kontrollsystemet styrer åpningsstørrelsen til proporsjonalventilen, og proporsjonalventilen regulerer oljeinntaket til venstre og høyre oljesylinder. Y1- og Y2-aksene -- venstre og høyre side av glideblokken er henholdsvis utstyrt med GIVI høypresisjons lineær gitterskala (Y1-Y2) fra det europeiske ATEK-selskapet, som brukes til å måle den nøyaktige avstanden mellom lysbildet blokken og arbeidsbenken. Risterskalaen og søylen er mykt forbundet, og søyledeformasjonen vil ikke påvirke posisjoneringen. Posisjonsdataene føres umiddelbart tilbake til CNC-systemet, som kan beregne utgangs servoventilens styresignal (S1-S2). Dermed er posisjoneringsnøyaktigheten til glideren ≤±0,02 mm.
