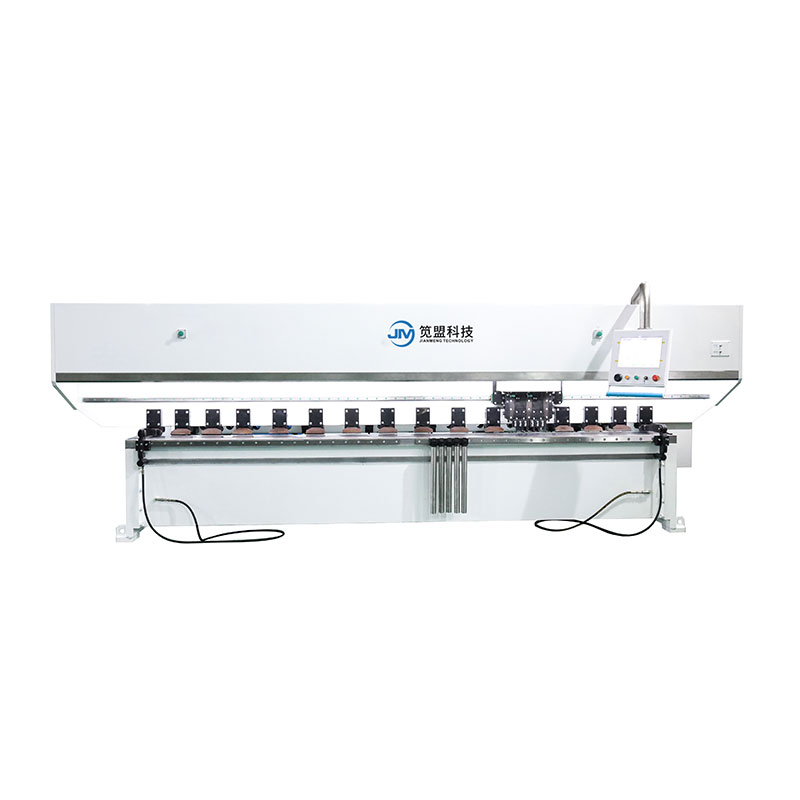

V-skjæremaskinprodusenten JM i Kina produserer den utmerkede vertikale frem og tilbake kuttemaskinen. Den vertikale frem og tilbake skjæremaskinen kombineres med alle egenskapene til tradisjonelle modeller.
Den vertikale frem og tilbake skjæremaskinen produsert av den kinesiske produsenten JM er utstyrt med et selvsmørende system for verktøyholder, som i stor grad reduserer de interne tapene til verktøyholderen og forbedrer levetiden til verktøyholderen.
1. Verktøyholderen til vertikal frem og tilbake skjæremaskin er utstyrt med selvsmørende system, som kan bevege seg opp og ned samtidig og selvsmøre verktøyholderen.
2. Vertikal frem og tilbake kuttemaskin er designet med en rammestruktur.
3. Dobbelt verktøy bærer frem og tilbake arbeid utnytter returtiden og kraften fullt ut.
Bearbeidbarhet | Behandlingslengde | 2500 mm | 3200 mm | 4000 mm | 6000 mm |
Behandlingsbredde | 1250/1500 mm | 1250/1500 mm | 1250/1500 mm | 1250/150 mm | |
Behandlingstykkelse | 0,4-5,0 mm | 0,4-5,0 mm | 0,4-50 mm | 0,4-50 mm | |
Minimum kantavstand | 8 mm | 8 mm | 8 mm | 8 mm | |
Behandlingshastighet | Gantry (X-akse) | 0-120 m/min | 0-120m/min | 0-120 m/min | 0-120m/min |
Verktøyholder (YI-akse) bevegelse | 0-60 m/min | 0-60 m/min | 0-60 m/min | 0-60 m/min | |
Bevegelig klemme (Y2-akse) | 0-60 m/min | 0-60 m/min | 0-60 m/min | 0-60 m/min | |
Verktøyholder (Z-akse) opp og ned | 0-10 m/min | 0-10 m/min | 0-10 m/min | 0-10m/min | |
Behandlingsnøyaktighet | Gjentatt posisjoneringsfeil for posisjoneringsaksen | 0,015 mm | 0,015 mm | 0,015 mm | 0,015 mm |
Minimum oppløsning av posisjoneringsaksen | 0,001 mm | 0,001 mm | 0,001 mm | 0001 mm | |
Bord | Bordflathet | ±0,03 mm | ±0,03 mm | ±0,03 mm | ±0,03 mm |
Ekstern
|
Lengde | 4400 mm | 5100 mm | 5900 mm | 7900 mm |
Behandlingsbredde | 2000/2250 mm | 2000/2250 mm | 2000/2250 mm | 2000/2250 mm | |
Høyde | 1550 mm | 1550 mm | 1550 mm | 1550 mm |
- Hydraulisk kontrollsystem: Janpan Yuken
- CNC-system med stor berøringsskjerm: Taiwan Superior
- Servomotor: Taiwan Superior
- Sylindertetningselement: Japan Valqua
- Nærhetsbryter: Japan Omron
- Enkel/dobbel luftbryter: France Schneider
- AC-kontaktor: France Schneider
- Planetreduksjon: Taiwan Liming
- Knapp: France Schneider
- Termisk relé: France Schneider
- Mikrorelé: France Schneider
- Legeringskniv: Korea Korloy
- Tung lineær styreskinne: Taiwan TBI
- Maskinverktøykabel: Tyskland Igus
- Strømbryter: France Schneider
Den vertikale frem og tilbake kuttemaskinen spiller en viktig rolle i behandlingen av V-formede spor på metallplater for mange bransjer, for eksempel:
- Kjøkkenutstyr
- Utstillingsrekvisitter
- Dørindustri
- Bearbeiding av rustfritt stål
Spørsmål: Er du en fabrikk eller et handelsselskap?
A: Vi er en produsent. Vi har over 10 års produksjonserfaring.
Spørsmål: Hvor er bedriften din?
A: Taixing, Jiangsu, Kina
Spørsmål: Hvor mange dager trenger du for å installere CNC vertikal frem og tilbake V-rillemaskin?
A: Vår CNC vertikale frem og tilbake V-rillemaskin leveres til kunden som helhet. Det vil ta 3 timer for installasjon og igangkjøring, da kan maskinen brukes normalt.
